Naisc Bhalla a Úsáidtear Do Chainéal Ancaire

Tá ceangail balla deartha chun an cainéal ancaire a nascadh leis an mballa cloiche nó coincréite, ag soláthar pointe ceangail slán. Cuidíonn siad le hualaí agus fórsaí a dháileadh go cothrom, ag cinntiú cobhsaíocht agus sláine an chórais cainéal ancaire. Ábhar: De ghnáth déantar ceangail balla le haghaidh cainéil ancaire as ábhair atá resistant ó chreimeadh, mar shampla cruach dhosmálta nó cruach ghalbhánuithe. Tairgeann na hábhair seo marthanacht agus cosaint i gcoinne meirge agus creimeadh, rud atá tábhachtach le haghaidh feidhmíochta fadtéarmach in iarratais tógála. Dearadh: Tagann naisc balla le haghaidh bealaí ancaire i ndearaí éagsúla chun freastal ar riachtanais éagsúla. Féadfaidh siad a bheith comhdhéanta de struchtúr fada cosúil le slat le snáitheanna ar fhoirceann amháin chun nascadh leis an gcainéal ancaire agus pláta nó meicníochtaí eile ar an taobh eile chun an comhionannas vótaí a dhaingniú leis an mballa saoirseachta nó coincréite. Féadfaidh an dearadh a bheith éagsúil ag brath ar an gcóras cainéal ancaire ar leith agus na riachtanais suiteála. Suiteáil: Is éard atá i gceist le suiteáil ceangail balla le haghaidh bealaí ancaire deireadh snáithithe an cheangail a chur isteach sa chainéal ancaire agus é a dhaingniú i bhfeidhm. Ansin tá taobh eile an cheangail leabaithe nó ceangailte leis an mballa cloiche nó coincréite ag baint úsáide as modhanna cuí, mar shampla dúntóirí meicniúla nó greamacháin eapocsa, ag brath ar an bhfeidhm shonrach agus na ceanglais ualaigh. Cumas Luchtaithe: Braitheann cumas ualaigh ceangail balla le haghaidh bealaí ancaire ar fhachtóirí éagsúla, lena n-áirítear méid, ábhar agus dearadh an cheangail, chomh maith le neart an bhalla saoirseachta nó coincréite. Tá sé tábhachtach moltaí agus sonraíochtaí an mhonaróra maidir le hacmhainn ualaigh agus treoirlínte suiteála a leanúint chun feidhmíocht cheart agus sábháilteacht an chórais cainéal ancaire a chinntiú. Comhlíonadh: Nuair a roghnaíonn agus a shuiteáil ceangail balla le haghaidh bealaí ancaire, tá sé riachtanach cloí le cóid, rialacháin agus caighdeáin tógála áitiúla. Soláthraíonn na treoirlínte seo ceanglais maidir le hacmhainn ualaigh, spásáil agus fachtóirí eile chun sláine struchtúrach agus sábháilteacht na tógála a chinntiú.

Faigh ceanglófar

◈

Naisc Bhalla a Úsáidtear Do Chainéal Ancaire are structural connection components designed to transfer loads between anchor channels embedded in concrete or masonry walls and the building structure. These ties provide a reliable interface between the anchor channel and the wall substrate, creating a secure fixing point for facade brackets, cladding systems, and building services. The wall ties are typically fabricated from stainless steel, offering corrosion resistance and long-term durability in both interior and exterior applications. The design incorporates a threaded stud, a bearing plate, and often a serrated interface to prevent loosening under vibration. Wall ties accommodate various wall thicknesses and substrate types, including brick, block, and concrete construction. Installation involves resin anchoring, mechanical expansion, or cast-in-place methods. These components are essential in modern construction for creating versatile, adjustable fixing points that can be accessed after concrete curing for subsequent installation of facade systems, mechanical equipment, or architectural features.

✦

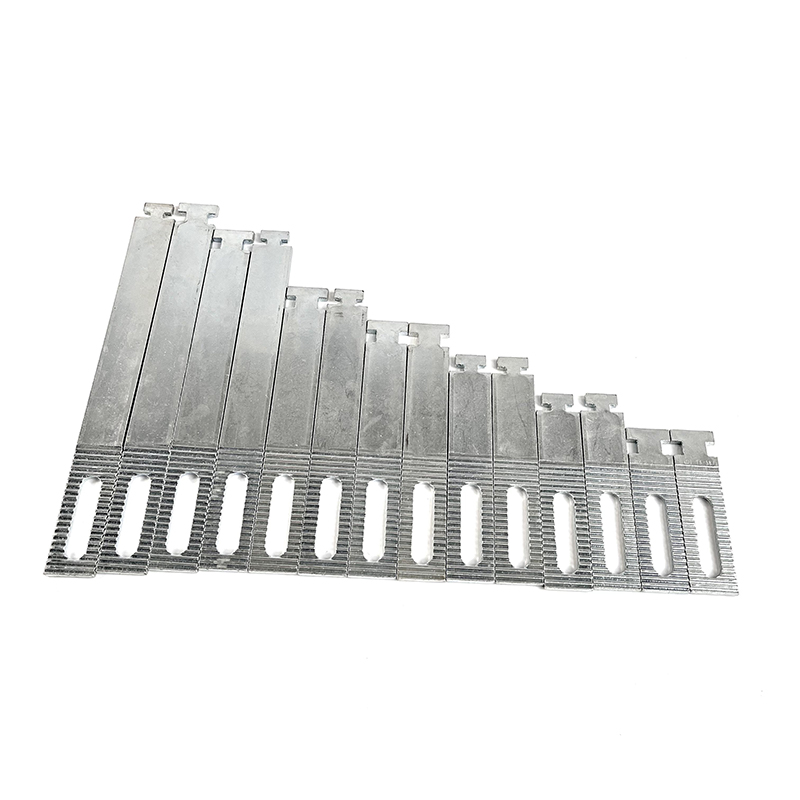

Tionól Ceangail Balla

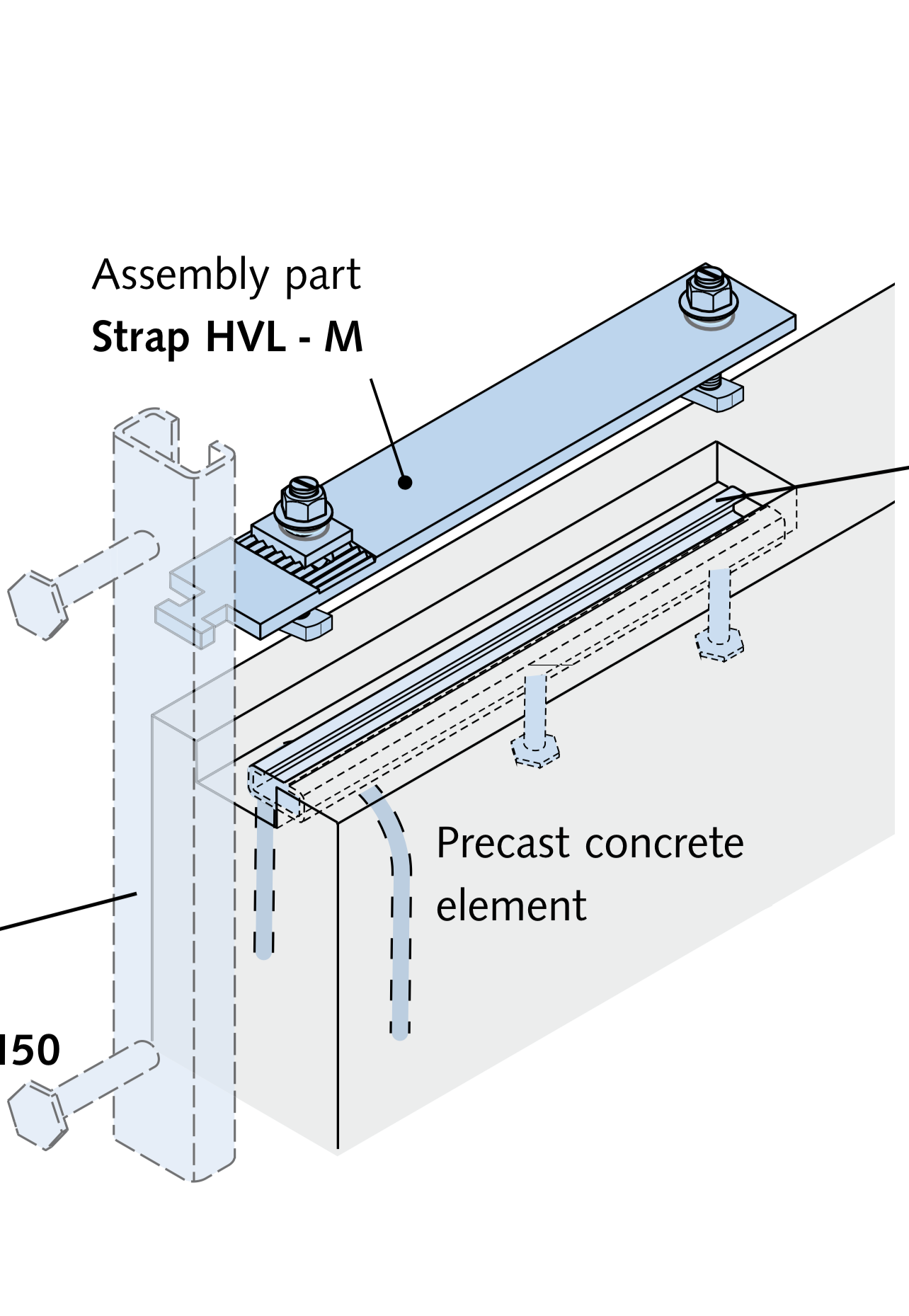

Nasc cainéal ancaire

Buntáistí lárnacha

Comhoiriúnacht tsubstráit versatile Oibríonn sé le brící, bloc coincréite, coincréit dhoirteadh, agus saoirseacht cloiche. Cuibheoirí ar fáil le haghaidh foshraitheanna log agus soladach.

Aistriú ualach dearfach Cinntíonn comhghlasáil meicniúil idir an cainéal comhionannas vótaí agus ancaire cosán ualaigh díreach ó aghaidh go struchtúr. Níl gá le comhpháirteanna idirmheánacha.

Suímh inchoigeartaithe Is féidir ceangail a shuíomh ar airde athraitheacha feadh an chainéil ancaire. Freastalaíonn sé ar choigeartuithe réimse le linn na suiteála.

Marthanacht creimeadh Soláthraíonn tógáil cruach dhosmálta cosaint fadtéarmach i gcoinne creimeadh. Grád 316L ar fáil le haghaidh timpeallachtaí ionsaitheach.

Sonraíochtaí táirge

◈ Méid snáithe M8 · M10 · M12 · M16 Snáithe garbh méadrach

◈ Fad graí 60 · 80 · 100 · 120 · 150 · 200 mm faid saincheaptha ar fáil

◈ Grád ábhair AISI 304 (1.4301) · AISI 316L (1.4404) EN 10088 comhlíontach

◈ Pláta imthacaí 40 x 40 mm · 50 x 50 mm · 60 x 60 mm Cearnóg nó pláta bhabhta

◈ Cumas luchtaithe 8 · 12 · 18 · 25 kN (tarraingt amach) Braitheann an tsubstráit

◈ Modh ancaireachta Roisín · Meicniúil · Teilgean isteach Roghnú suíomh-shonrach

Tagairt acmhainne ualaigh

Ancaire roisín M10 (coincréite C25)

18.0 kN

Ancaire meicniúil M10 (coincréite)

14.5 kN

Ancaire roisín M12 (saoirseacht bríce)

12.0 kN

Ancaire roisín M16 (coincréite C30)

25.0 kN

Cásanna iarratais

◊

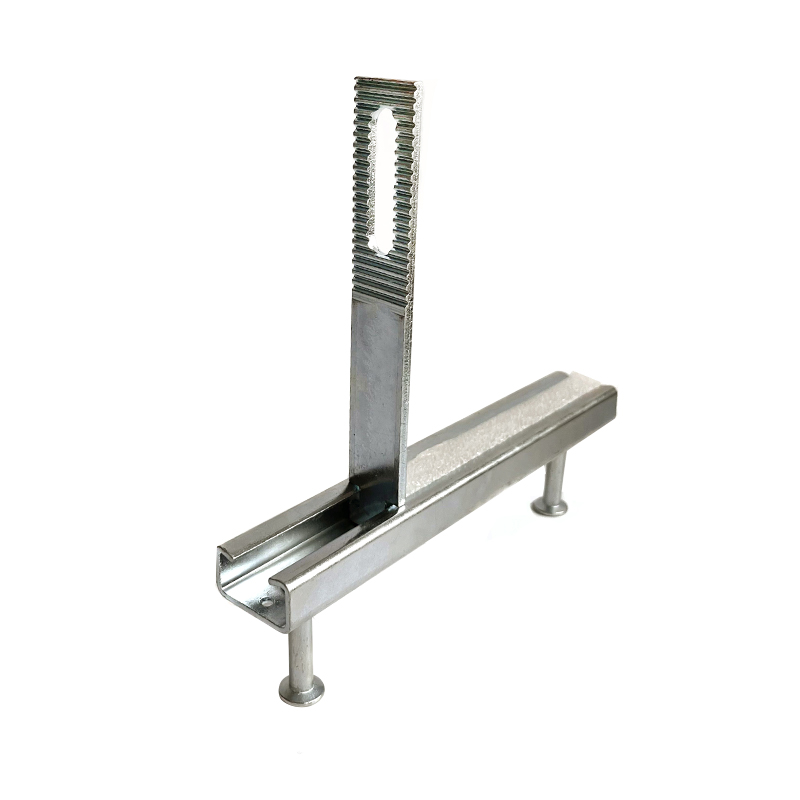

Nasc cainéal ancaire

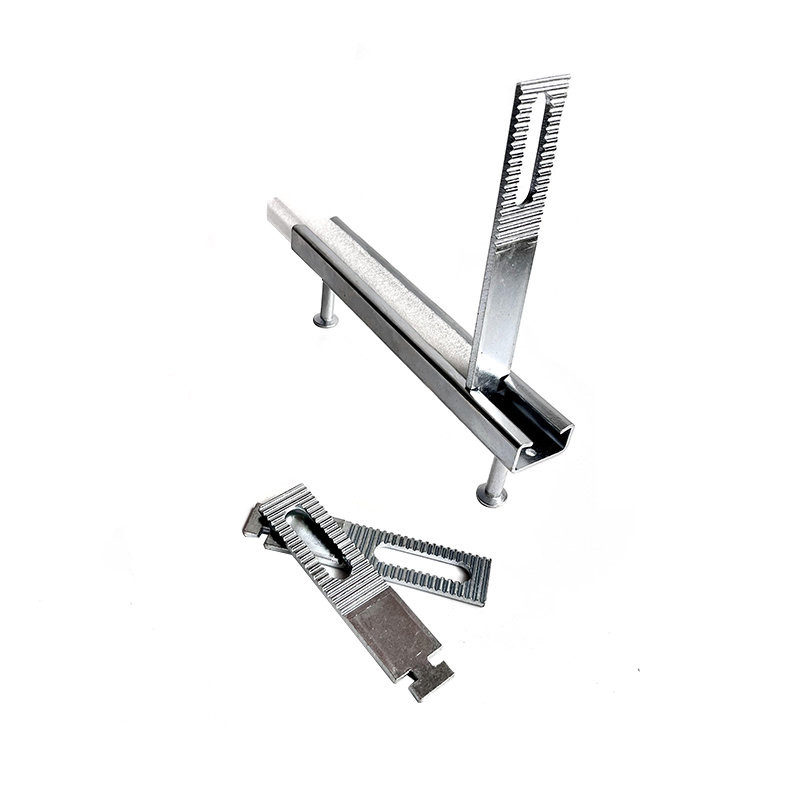

Suiteáil ceangail balla

◆ Córais facade aeraithe a éilíonn nasc cainéal ancaire le ballaí coincréit nó saoirseachta

◆ Suiteálacha cumhdach cloiche agus terracotta mar a bhfuil gá le pointí inchoigeartaithe

◆ Trealamh trom agus seirbhísí meicniúla gléasta ar struchtúir choincréite

◆ Naisc struchtúracha droichead agus tolláin a bhfuil feidhmíocht sheismeach ríthábhachtach

◆ Naisc struchtúracha foirgnimh thionsclaíocha agus trádstórais

Nótaí suiteála agus innealtóireachta

Ullmhúchán tsubstráit Caithfidh trastomhas poll sonraíochtaí an chórais ancaire a mheaitseáil. Glan an poll go maith le haghaidh ancairí roisín. Íosfhad imeall 50 mm le haghaidh coincréit, 80 mm le haghaidh saoirseachta.

Modh ancaireachta selection Ancairí roisín le haghaidh ualaí arda agus coincréit scáinte. Ancairí meicniúla le haghaidh foshraitheanna soladacha. Ancairí teilgthe isteach le haghaidh tógála nua. Cinneann coinníollacha an láithreáin roghnú.

Iarratas chasmhóiminte M10: 25-35 Nm, M12: 40-50 Nm, M16: 60-80 Nm. Úsáid eochair chasmhóiminte calabraithe. Athchasmhóiminte tar éis 48 uair an chloig le haghaidh ancairí roisín.

Fíorú cáilíochta Tástáil tarraingthe amach ag teastáil ar 5% de naisc suiteáilte in aghaidh an ASTM E488. Taifead torthaí tástála sa phlean cáilíochta suiteála.

Ceisteanna coitianta

◈ Cad é an difríocht idir comhionannas vótaí balla agus bolt ancaire caighdeánach?

Tá comhionannas vótaí balla deartha go sonrach chun cainéal ancaire a nascadh leis an tsubstráit tógála, ag soláthar comhéadan snáithe baineann le haghaidh lúibín nó ceangal trealaimh ina dhiaidh sin. De ghnáth soláthraíonn bolt ancaire caighdeánach pointe socraithe snáithe fireann díreach. Cuimsíonn ceangail balla pláta imthacaí agus déantar iad a innealtóireacht chun ualaí a aistriú idir an cainéal ancaire agus an struchtúr. Ligeann siad do shuí inchoigeartaithe feadh an chainéil, rud nach féidir le boltaí ancaire díreacha.

◈ Conas is féidir liom an comhionannas vótaí balla ceart a roghnú le haghaidh foshraitheanna éagsúla?

I gcás coincréite soladach agus saoirseachta, tá ancairí leathnaithe meicniúla nó ancairí roisín oiriúnach. Le haghaidh saoirseachta log (m.sh., bloc, bríce le folúntas), moltar ancairí roisín nó ancairí muinchille. Úsáidtear ancairí teilgthe le haghaidh tógála nua. Cinneann neart an tsubstráit méid ancaire agus doimhneacht leabaithe. Soláthraíonn Jiangsu Aozheng Metal Products Co., Ltd moltaí a bhaineann go sonrach le foshraith bunaithe ar riachtanais tionscadail. Tá ceangail balla curtha ar fáil ag an gcuideachta do thionscadail ar fud na Stát Aontaithe, an Ghearmáin, an Astráil, Ceanada agus an Meánoirthear.

◈ Cén acmhainn ualaigh a sholáthraíonn an comhionannas vótaí balla do chórais aghaidhe?

Soláthraíonn ceangail balla tréithe sainiúla tarraingthe amach ó 8 kN (roisín M8 i saoirseachta íseal-neart) go 25 kN (roisín M16 i gcoincréit ard-neart). I gcás gnáthriachtanais ualaigh lúibín aghaidhe, soláthraíonn naisc M10 nó M12 le hancairí roisín i gcoincréit toilleadh leordhóthanach don chuid is mó d'iarratais. Soláthraíonn Jiangsu Aozheng Metal Products Co., Ltd ríomhanna struchtúracha agus deimhnithe ualaigh do gach tionscadal, ag cinntiú go gcomhlíontar caighdeáin EN 1992-4 agus EOTA.

◈ An féidir ceangail balla a úsáid i gcriosanna seismeacha?

Tá. Áirítear ar cheangail balla atá deartha le haghaidh feidhmchláir sheismeacha gnéithe breise cosúil le plátaí comhéadan serrated agus doimhneacht leabaithe leathnaithe. Déantar an córas a thástáil de réir ICC-ES AC193 agus AC308 le haghaidh feidhmíochta seismeach. Soláthraíonn Jiangsu Aozheng Metal Products Co., Ltd ceangail balla rátáil seismeacha le doiciméadú tástála iomlán do thionscadail i réigiúin atá seans maith le crith talún. Sáraíonn an cumas táirgthe bliantúil 2,000 tonna d'ábhar tógála chun freastal ar éileamh domhanda.

Toisí na Scriúnna Speisialta HAZ METAL:

Cainéal Ancaire	Fig.	Toisí				Fad I [mm]
		b1	b2	k	ф
		[mm]
28/15	1	10	23	4	8	15-200
28/15	1	10	23	5	10	20-300
38/17	1	13	31	6	8	20-300
	1	13	31	6	10	20-300
	1	13	31	7	12	20-300
	1	13	31	7	16	20-300
40/12P 40/25 40/26P	2	14	35	7,5	10	20-300
	2	14	35	7,5	12	20-300
	2	14	34	8,5	16	20-300
49/30 50/30P 52/34P 54/33	2	13	43,3	10	10	20-300
	2	13	43,3	10	12	20-300
	2	17	43,3	11	16	20-300
	2	21	43,3	12	20	30-300
72/49	2	23	58	14	20	50-300
	2	25	58	16	24	50-300
	2	31	58	20	30	50-300

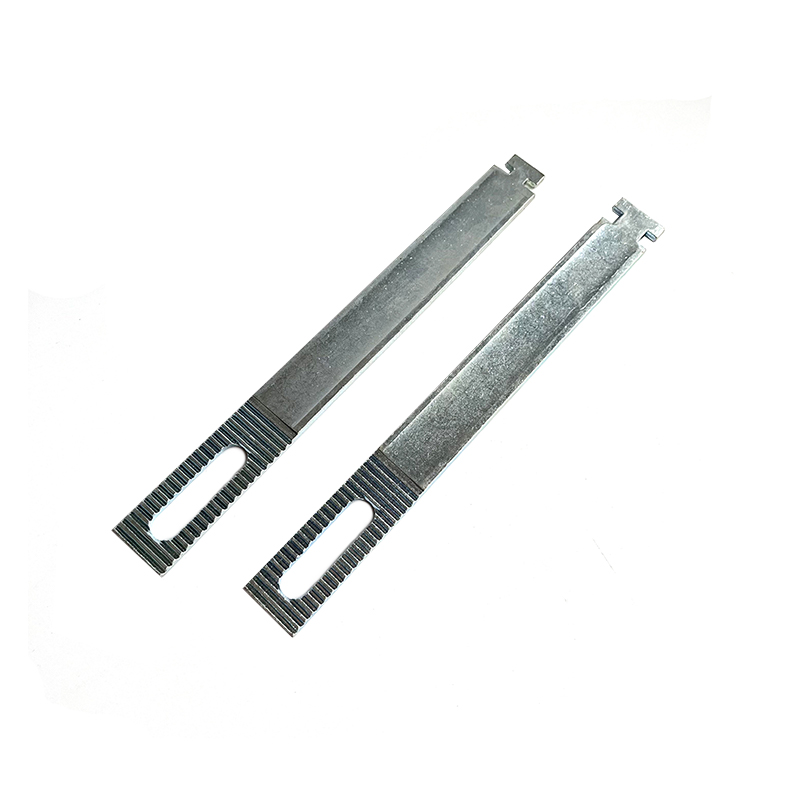

Ceangal Balla HWT-B:

Cód Táirge	Teilgean- 20 (K mm)	Cuas_20 (C mm)	Fad (L mm)	Ualach Teanntachta F (kN)	Fad Imeall (ar mm)	Poll Sliotán （mm)
HWT-B-28-75	75	25	115	3.5	50	11×55
HWT-B-28-100	100	50	140
HWT-B-28-125	125	75	165
HWT-B-28-150	150	100	190
HWT-B-28-175	175	125	215
● Le húsáid le cainéil HMPR-28/15 agus HTB-28 M10x40 T Bolts.
HWT-B-38-100	100	25	145	7.0	75	13×55
HWT-B-38-125	125	50	165
HWT-B-38-150	150	75	195
HWT-B-38-175	175	100	220
● Le húsáid le cainéil HMPR-38/17 agus boltaí HTB-38 M12x50 T.

Ceangal Balla HWT-U:

Cód Táirge	Teilgean- 20 (K mm)	Cuas_20 (C mm)	Fad (L mm)	Teanntachta Luchtaigh all.F (kN)	Fad Imeall (ar mm)	Poll Sliotán （mm)
HWT-U-38-200	200	125	245	7.0	75	13x60
HWT-U-38-225	225	150	270
HWT-U-38-250	250	175	295
● Le húsáid le cainéil HMPR-38/17 agus boltaí HTB-38 M12x50 T.
HWT-U-49-200	200	50	245	12.0	150	17×60
HWT-U-49-225	225	75	270
HWT-U-49-250	250	100	295
HWT-U-49-275	275	125	320
HWT-U-49-300	300	150	345
● Le húsáid le cainéil HMPR-49/30 agus HTB-49 M16x60 T Bolts.

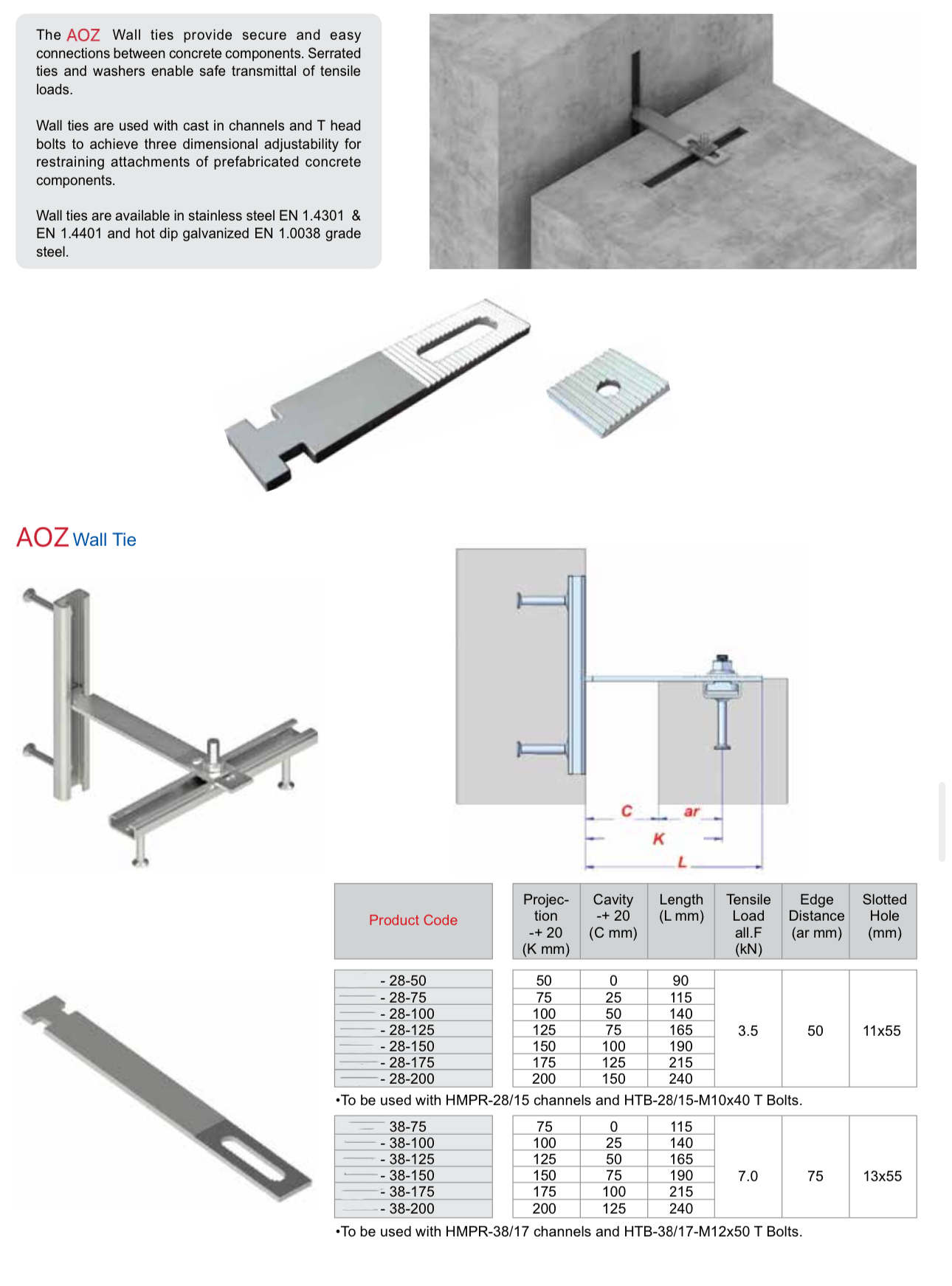

Ceangal HWT-Wall:

Cód Táirge	Teilgean- 20 (K mm)	Cuas_20 (C mm)	Fad (L mm)	Teanntachta Luchtaigh all.F (kN)	Fad Imeall (ar mm)	Poll Sliotán （mm)
HWT - 28-50	50	0	90	3.5	50	11×55
HWT - 28-75	75	25	115
HWT - 28-100	100	50	140
HWT - 28-125	125	75	165
HWT - 28-150	150	100	190
HWT - 28-175	175	125	215
HWT - 28-200	200	150	240
● Le húsáid le cainéil HMPR -28/15 agus HTB-28/15-M10x40 T Bolts.
HWT - 38-75	75	0	115	7.0	75	13×55
HWT - 38-100	100	25	140
HWT - 38-125	125	50	165
HWT - 38-150	150	75	190
HWT - 38-175	175	100	215
HWT - 38-200	200	125	240
● Le húsáid le cainéil HMPR-38/17 agus HTB-38/17-M12x50 T Bolts.
